井口試壓車

一、概述

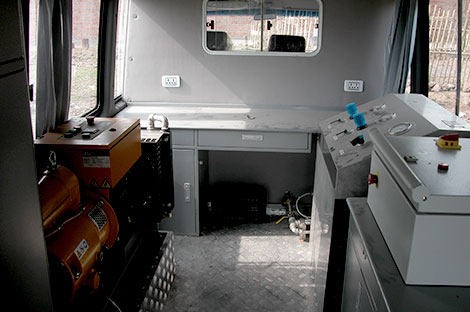

  車載水壓試驗系統是一種具有遠程監控及聲光報警系統的新型試壓裝置， 它將發電機動力設備、水箱、氣源、增壓設備、控制系統和監控系統均集成于工程車內，移動方便，在井場無水、電、氣的條件下仍可對各種封井器、井口管匯、管串、采油樹等各種井口設備進行現場靜水壓力測試作業。

  參考標準：

  1、API 6A GB/T22513

  2、API 16A SY/T5053.1

  3、API 16C SY/T5323

二、特點：

  1、試壓裝置具有遠程操作功能(打壓、穩壓、卸壓、超壓保護等)和監控及聲光報警系統。監控探頭能實現180°旋轉及上下調整，并有防震功能。

  2、試壓設備控制系統應設計有遠程應急停泵裝置，能有效防止意外發生。遠程控制系統可以實現自動和手動操作互相轉換。

  3、試壓系統有計算機自動控制技術及試壓與視屏監控技術，可按程序指令自動完成試壓過程控制。

  4、有試壓過程參數采集和記錄、試壓數據管理、試壓曲線繪制以及試壓結果報表的自動生成、打印等功能，能實現試壓作業的智能化、數字化和全自動化管理。

  5、試壓遠程控制箱與主車有40m間距，可進行遠程操控。

三、參數：

  1、試驗介質：水;

  2、加壓范圍：0～150MPa

  3、最大輸出流量：空載排量不低于24.05L/min.(增加一臺隔膜泵排量100 L/min)

  4、恒壓范圍：5%～100%FS;

  5、壓力測量精度：±0.5%FS;

  6、壓力控制精度：±1%FS;

  7、驅動空氣：0.5MPa≤P≤1.0MPa;

  8、電源電壓：AC380V/50Hz。

  所有的參數可以根據客戶要求定制、提高。歡迎咨詢
